彈性套柱銷聯軸器

LTZ(原TLL型)帶制動輪彈性套柱銷聯軸器

  • 產品時間：2020-12-08 11:02
  • 價???????格：

簡要描述：LTZ(原TLL型)帶制動輪彈性套柱銷聯軸器結構比較簡單，制造容易，不用潤滑，不需要與金屬硫化粘結， 換彈性套方便，不用移動半聯軸器，具有 補償兩軸相對偏移和減振緩沖性能...

關鍵詞：柱銷聯軸器,聯軸器,膜片聯軸器,萬向聯軸器

詳細介紹
LTZ(原TLL型)帶制動輪彈性套柱銷聯軸器結構比較簡單，制造容易，不用潤滑，不需要與金屬硫化粘結，   換彈性套方便，不用移動半聯軸器，具有   補償兩軸相對偏移和減振緩沖性能。 彈性套工作是受壓縮變形，由于彈性套的厚度較薄，體積小，彈性變形有限，所以，彈性套柱銷聯軸器雖可補償軸線位移和彈性，但軸線位移許用補償量較少，彈性 較弱。彈性套柱銷聯軸器是依靠柱銷組的鎖緊力而產生于接觸面的摩擦力矩，并壓縮橡膠彈性套來傳遞轉矩。適用于安裝底座剛性好、對中精度較高、沖擊載荷不 大、對減振要求不高的中小功率軸系傳動。

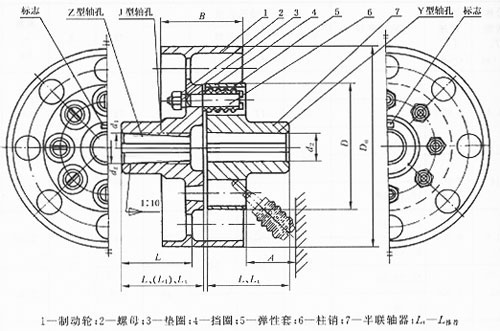

    LTZ(原TLL型)彈性套柱銷聯軸器基本性能參數和主要尺寸
型號 公稱扭矩Tn(N.m) 許用轉速[n](r/min) 軸孔直徑d1 d2 dz 軸孔配合長度 D0 D B S A 重量Kg 轉動慣量Kg.m2
Y型 J、J1、Z型
L L1 L
TLL1 125 3800 25 28 62 44 62 200 130 85 5 45 8.3 0.05
30 32 82 60 82
35
TLL2 250 3000 32 35 250 160 105 5 15.3 0.15
38
40 42 112 84 112
TLL3 500 2400 40 42 315 190 132 6 30.0 0.45
45 48
TLL4 710 2400 45 48 224 6 65 39.6 0.50
50 55
56
60 63 142 107 142
TLL5 1000 2400 50 55 112 84   315 250 168 6 65 47.0 1.26
56
60 63 142 107 142
65 70
TLL6 2000 1900 63 65 400 315 8 80 92.6 1.63
70 71
75
80 85 172 132 172
90 95
TLL7 4000 1500 80 85 500 400 210 10 100 127.3 4.04
90 95
100 110 212 167 212
TLL8 8000 1200 100 110
120 125 630 475 265 12 130 304.3 15.00
130 252 202 252
TLL9 16000 1000 120 125 212 167 212 710 600 298 14 180 576.8 33.00
130 140 252 202 252
150
160 170 302 242 302


?
